平行定規/プレイダースケール

平行定規 AP-A2 →平行定規 KS406N →平行定規 KS609N →プレイダースケール


【平行定規】

014-0020 平行定
型番:014-0020
平行定規 AP-A2・ブルー(A2判)……38,000円+税

112-0002 平行定規
型番:112-0002
平行定規 AP-A2・ホワイト(A2判)……38,000円+税

112-0004 平行定規
型番:112-0004
平行定規 AP-A2・グレー(A2判)……38,000円+税

●製図範囲405×600mm ●外形寸法540×690mm ●質量(図板含む)3.1kg ●製図板(マグネットボード)450×600mm ●スタンド有(0°/5°) ●ベースライン調整±8mm/600mm ●スケールのフロート有(ワンタッチ式) ●スケールの固定有 ●ペントレー有 ●付属品 マグネットプレート500/300mm各2枚、キャリングバッグ

●平行定規「AP-A2」の特徴

スケールをすばやく・確実に固定する 大事な図面を汚さない

014-0020 左のスケールスライド部にあるレバー操作で、スケールを止めたい位置に確実に固定。勾配定規や三角定規を使う時にブレません。 014-0020 フローティング切換ボタンでスケールを浮上状態にできますから、スケール移動時に図面をこすったり、破ったりすることもなくなります。
スケール固定機構 スケール浮上機能

厚紙にもスケールをピタッと密着させる スケールを基線に合わせて微調整できる

014-0020 薄い用紙から5mmの厚紙まで、スケールを用紙の厚みに合わせて密着させるアジャスト機能を備えています。 014-0020 図面の基線合せも簡単。右のスケールスライド部のレバー操作で、±8mmの範囲で角度微調整ができます。
スケールアジャスト機構 スケール微調整機構

スケールの掃除がラクラク 図板を傾斜させるスタンド付

014-0020 スケールの掃除や用紙の貼り替えに便利な、スケール倒立機構を備えています。 014-0020 1°から5°に傾斜させて使用するための傾斜スタンドを装備。お好きなポジションが選べます。
スケール倒立機構 図板傾斜機構

先頭に戻る


014-0103 平行定規

型番:014-0103
平行定規 KS-406N(A2判)……42,000円+税
●製図範囲425×600mm ●外形寸法510×700mm ●質量(図板含む)3.1kg ●製図板(マグネットボード)450×600mm ●スタンド有(0°/5°) ●ベースライン調整±8mm/600mm ●スケールのフロート有(ワンタッチ式) ●スケールの固定有 ●付属品 マグネットプレート500/300mm各2枚、キャリングバッグ



014-0103 014-0103
※キャリングバッグは肩から提げられます。

先頭に戻る


014-0021 平行定規

型番:014-0021
平行定規 KS-609N(A1判)……63,000円+税
●製図範囲600×900mm ●外形寸法690×990mm ●質量(図板含む)6.8kg ●製図板(マグネットボード)630×900mm ●スタンド有(0°/3°) ●ベースライン調整±8mm/900mm ●スケールのフロート有(ワンタッチ式) ●スケールの固定有 ●ペントレー有 ●付属品 マグネットプレート800/500mm各2枚


014-0080 平行定規用製図台DB-3

型番:014-0080
平行定規用製図台 DB-3 ……40,000円+税《組立》
●適合製図板600×900〜750×1050mm ●傾斜角度 0°〜90° ●水平時高さ750〜1100mm ●質量 13kg ●床占有寸法W720×D650mm


014-0081 平行定規用椅子

型番:014-0081
平行定規用椅子 DC-3 ……13,000円+税《組立》
●H510〜H670mm ●エアスプリング上下機能


先頭に戻る


【プレイダースケール】

寸法、縮尺のスケールを用意しております。適合プレイダーは下記表内をご確認ください。
型式の該当がない場合、取付はできませんのでご注意ください。
※なお、プレイダー本体のサポートは全て終了しております。お問合せいただきましてもご対応はできませんのであらかじめご了承ください。《保守・修理対応終了商品一覧

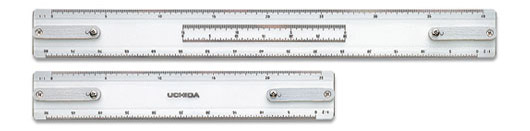

1-800-0712 プレイダースケール

写真は1-800-0712を使用しています。



プレイダースケール L型 ……10,000円+税

●スケール目盛長/水平スケール400mm 垂直スケール250mm ●幅・厚 50×5mm

型番:1-800-1012 プレイダースケール L型(縮尺目盛り:1/1×1/2)
型番:1-800-1034 プレイダースケール L型(縮尺目盛り:1/3×1/4)
型番:1-800-1035 プレイダースケール L型(縮尺目盛り:1/3×1/5)
型番:1-800-1056 プレイダースケール L型(縮尺目盛り:1/5×1/6)

適合プレイダー:(旧)RP、XPタイプ/(旧)JP、FPタイプ/(旧)BP、VPタイプ/(旧)IP(旧)MPタイプ/(旧)CPタイプ



型番:1-800-0912 プレイダースケール L型(縮尺目盛り:1/1×1/2)
型番:1-800-0934 プレイダースケール L型(縮尺目盛り:1/3×1/4)
型番:1-800-0935 プレイダースケール L型(縮尺目盛り:1/3×1/5)
型番:1-800-0956 プレイダースケール L型(縮尺目盛り:1/5×1/6)
適合プレイダー:(旧)APタイプ/(旧)300S,300V/(旧)SP-BLタイプ/(旧)Nタイプ



型番:1-730-5001 プレイダースケール L型(縮尺目盛り:1/1×1/2)
型番:1-730-5002 プレイダースケール L型(縮尺目盛り:1/3×1/4)

型番:1-730-5003 プレイダースケール L型(縮尺目盛り:1/3×1/5)
型番:1-730-5004 プレイダースケール L型(縮尺目盛り:1/5×1/6)
適合プレイダー:(旧)LTタイプ

プレイダースケール M型 ……10,000円+税

●スケール目盛長/水平スケール400mm 垂直スケール250mm ●幅・厚 45×4mm

型番:1-800-0712 プレイダースケール M型(縮尺目盛り:1/1×1/2)
型番:1-800-0734 プレイダースケール M型(縮尺目盛り:1/3×1/4)
型番:1-800-0735 プレイダースケール M型(縮尺目盛り:1/3×1/5)
型番:1-800-0756 プレイダースケール M型(縮尺目盛り:1/5×1/6)
適合プレイダー:(旧)SPタイプ/(旧)250,250S,250V


型番:1-800-1112 プレイダースケール M型(縮尺目盛り:1/1×1/2)
型番:1-800-1134 プレイダースケール M型(縮尺目盛り:1/3×1/4)
型番:1-800-1135 プレイダースケール M型(縮尺目盛り:1/3×1/5)
型番:1-800-1156 プレイダースケール M型(縮尺目盛り:1/5×1/6)
適合プレイダー:(旧)90F,90V

プレイダースケール S型 ……9,000円+税

●スケール目盛長/水平スケール300mm 垂直スケール200mm ●幅・厚 40×4mm ●1-800-1212,1234,1235,1256 は 幅・厚 45×4mm

型番:1-800-0812 プレイダースケール S型(縮尺目盛り:1/1×1/2)
型番:1-800-0834 プレイダースケール S型(縮尺目盛り:1/3×1/4)
型番:1-800-0835 プレイダースケール S型(縮尺目盛り:1/3×1/5)
型番:1-800-0856 プレイダースケール S型(縮尺目盛り:1/5×1/6)
適合プレイダー:(旧)SP-4タイプ/(旧)250,250S,250V


型番:1-800-1212 プレイダースケール S型(縮尺目盛り:1/1×1/2)
型番:1-800-1234 プレイダースケール S型(縮尺目盛り:1/3×1/4)
型番:1-800-1235 プレイダースケール S型(縮尺目盛り:1/3×1/5)
型番:1-800-1256 プレイダースケール S型(縮尺目盛り:1/5×1/6)
適合プレイダー:(旧)75H,75F,75V/(旧)TPタイプ/(旧)ESタイプ


先頭に戻る
