→SE穂替コンパス →SEデバイダー →QB穂替コンパス →一本烏口 穂替コンパス・穂替スプリングコンパス烏口穂先 →補修部品一覧~ナット~ →補修部品一覧~ネジ~ →補修部品対応表 →補修部品一覧~針~ |
![]() |
●SE穂替コンパス(大・小) |
![]() |
●SEデバイダー(大・小) |
![]() |
●QB穂替コンパス |
![]() |
●一本烏口部品 |
![]() |
![]() |
![]() |
ナット | 品番 | 品名 | 単価(税込価格) |
---|---|---|---|
![]() |
011-9001 | A-1 ナット(φ7) | 80円 (88円) |
011-9002 | A-2 ナット(φ8) | 80円 (88円) | |
011-9003 | A-3 ナット(φ9) | 80円 (88円) | |
![]() |
011-9004 | A-4 テーパーナット(φ8) | 100円 (110円) |
011-9005 | A-5 テーパーナット(φ9) | 160円 (176円) | |
011-9006 | A-6 GBナット(φ9) | 120円 (132円) |
ネジ | 品番 | 品名 | 単価(税込価格) |
---|---|---|---|
![]() |
011-9101 | B-1 ツリネジ S (7.3) | 80円 (88円) |
011-9102 | B-2 ツリネジ M (7.6) | 80円 (88円) | |
011-9103 | B-3 ツリネジ M (8.3) | 80円 (88円) | |
![]() |
011-9104 | B-4 ツリネジ M (9.3) | 80円 (88円) |
011-9105 | B-5 テーパーヘッドネジ (7.5) | 80円 (88円) | |
011-9106 | B-6 テーパーヘッドネジ (8.5) | 80円 (88円) | |
![]() |
011-9107 | B-7 テーパーヘッドネジ (9.5) | 80円 (88円) |
011-9108 | B-8 テーパーヘッドネジ (10.5) | 80円 (88円) | |
011-9109 | B-9 テーパーヘッドネジ (10.0) | 80円 (88円) | |
011-9110 | B-10 テーパーヘッドネジ (6.5) | 80円 (88円) |
品番(ナット) | 品名(ナット) | 品番(ネジ) | 品名(ネジ) | 使用製図器 |
---|---|---|---|---|
011-9001 | A-1 ナット(φ7) | 011-9103 | B-3 ツリネジ M(8.3) | 穂替コンパス(大・小) |
011-9001 | A-1 ナット(φ7) | 011-9101 | B-1 ツリネジ S(7.3) | 穂替スプリングコンパス |
011-9001 | A-1 ナット(φ7) | 011-9101 | B-1 ツリネジ S(7.3) | 小型スプリングコンパス烏口 |
011-9001 | A-1 ナット(φ7) | ー | ー | 小型スプリングコンパス烏口 |
011-9001 | A-1 ナット(φ7) | 011-9104 | B-4 ツリネジ M(9.3) | デバイダー(大・小)左 |
011-9001 | A-1 ナット(φ7) | 011-9102 | B-2 ツリネジ M(7.6) | デバイダー(大・小)右 |
011-9001 | A-1 ナット(φ7) | 011-9101 | B-1 ツリネジ S(7.3) | 小型スプリングコンパス鉛筆 |
011-9001 | A-1 ナット(φ7) | 011-9106 | B-6 テーパーヘッドネジ(8.5) | 穂替コンパス(大・小) |
011-9001 | A-1 ナット(φ7) | 011-9110 | B-10 テーパーヘッドネジ(6.5) | 穂替コンパス(大・小) |
011-9001 | A-1 ナット(φ7) | 011-9105 | B-5 テーパーヘッドネジ(7.5) | 穂替スプリングコンパス |
011-9001 | A-1 ナット(φ7) | 011-9106 | B-6 テーパーヘッドネジ(8.5) | 小型スプリングコンパス鉛筆 |

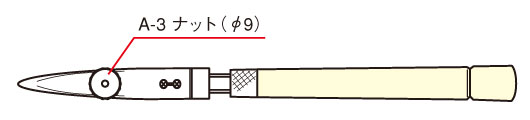

011-9003 | A-3 ナット(φ9) | ー | ー | 一本烏口 |
011-9002 | A-2 ナット(φ8) | ー | ー | 穂替コンパス烏口穂先(スプリング共通) |
011-9006 | A-6 GB ナット(φ9) | 011-9109 | B-9 テーパーヘッドネジ(10.0) | QB 穂替コンパス |
011-9004 | A-4 テーパーナット(φ8) | 011-9107 | B-7 テーパーヘッドネジ(9.5) | 穂替コンパス(大・小) |
011-9004 | A-4 テーパーナット(φ8) | 011-9107 | B-7 テーパーヘッドネジ(9.5) | 穂替スプリングコンパス |
011-9005 | A-5 テーパーナット(φ9) | 011-9108 | B-8 テーパーヘッドネジ(10.5) | QB 穂替コンパス |
針 | 品番 | 品名 | 単価(税込価格) | 使用製図器 |
---|---|---|---|---|
![]() |
011-9201 | C-1 L字針 | 120円 (132円) |
デバイダー(大・小) |
011-9202 | C-2 ローソク針(1.4×30) | 280円 (308円) |
穂替コンパス(大・小) |
|
![]() |
011-9203 | C-3 ローソク針(1.0×27) | 280円 (308円) |
穂替スプリングコンパス |
011-9204 | C-4 ローソク針(1.0×24) | 280円 (308円) |
小型スプリングコンパス烏口 小型スプリングコンパス鉛筆 |
|
011-9205 | C-5 ローソク針(2.0×25) | 350円 (385円) |
QB 穂替コンパス |
